Индуктивные датчики серии BS, LS, PL, PM, PP, PS, SP
в

Индуктивные бесконтактные выключатели надежны и просты в эксплуатации. Степень защиты IP 67.

При попадании в активную зону датчика любого металлического предмета, происходит изменение логического состояния выходного коммутирующего элемента датчика, в качестве которого может использоваться PNP или NPN транзистор или симистор (при работе датчика на переменном токе).

Все модели имеют светодиодный индикатор состояния, что обеспечивает контроль работоспособности, оперативность настройки и ремонта оборудования.

Конструктивно все модели делятся на два типа: цилиндрические (PM) и прямоугольные (BS, LS, PL, PP, PS, SP).

Копус датчиков серии BS, LS, PL, PP, PS, SP изготовлен из полипропилена.

Копус датчиков серии PM изготовливается из никелированной латуни, нержавеющей стали, полипропилена.

При использовании импульсного источника питания обязательно заземлите клеммы FG (заземление корпуса) и G (заземление), в противном случае это может привести к неисправности датчика из-за шума источника питания.

Система обозначений

Цилиндрический тип

Прямоугольный тип
  1. Тип:
    PM = цилиндрический тип.
  2. Диаметр корпуса:
    05 = М5х0.5      08 = М8х1
    12 = М12х1       18 = М18х1
    30 = М30х1.5
  3. Расстояние срабатывания:
    01 = 1 мм           02 = 2 мм
    04 = 4 мм           05 = 5 мм
    08 = 8 мм           10 = 10 мм
    15 = 15 мм         20 = 20 мм
    30 = 30 мм
  4. Тип выхода:
    N = NPN транзистор
    P = PNP транзистор
    S = симистор (SCR)
  5. Состояние выхода:
    нет = NO (нормально открытый)
    В = NC (нормально закрытый)
  6. Длина и материал корпуса:
    нет = никелированная латунь
    S = укороченная длина
    Е = резьба по всей длине корпуса датчика
    К = нержавеющая сталь
    Р = полипропилен
  7. Способ внешнего подключения:
    нет = встроенный кабель 2 мерта
    М12 = разъем с резьбой М12
    PG = встроенный кабель (15 см) с разъемом М8

  1. Тип:
    BS = миниатюрный 30.0х16.4х10.5 мм.
    LS = прямоугольный 35.0х12.0х12.0 мм.
    PP = плоский 48.0х25.0х10.0 мм.
    PL = удлиненный 35.0х17.0х17.0 мм.
    РS = прямоугольный:
    29.0х17.0х17.0 мм; 33.0х17.0х17.0 мм
    35.0х17.0х17.0 мм; 50.0х25.0х25.0 мм
    55.0х40.0х40.0 мм.
  2. Расстояние срабатывания:
    02 = 2 мм           04 = 4 мм
    05 = 5 мм           08 = 8 мм
    10 = 10 мм         15 = 15 мм
    25 = 25 мм
  3. Тип выхода:
    N = NPN транзистор
    P = PNP транзистор
    С = PNP&NPN транзистор
    S = симистор (SCR).
  4. Состояние выхода:
    нет = NO (нормально открытый)
    В = NC (нормально закрытый)
  5. Компоновка чувствительной поверхности:
    нет = горизонтальная
    V = вертикальная
  6. Способ подключения:
    нет = встроенный кабель 2 мерта
    М12 = разъем с резьбой М12
    PG = встроенный кабель (15 см) с разъемом М8




Схемы подключения

NPN PNP SCR





Общие технические характеристики

Тип по питанию DC тип (постоянный ток) AC тип (переменный ток)
Напряжение питания 10…30В DC; пульсации < 20% 90…250В АС, 50/60 Гц
Максимально-допустимый ток нагрузки 150 мА макс 100 мА макс
Потребляемый ток < 10 мА < 2 мА
Ток утечки < 0.8 мА < 4 мА
Схема защиты Защита от КЗ и переполюсовки Защита от бросков напряжения
Гистерезис <10 %
Подключение кабель (3 провода х 2м) кабель (2 провода х 2м)
Цвет лицевой поверхности NPN: красный; PNP: зеленый синий
Рабочая температура и влажность -25 ... +80°С; 35% ... 95%
Класс защиты IP 67

Рекомендации по питанию датчиков

    Для питания индуктивных датчиков (DC типа) необходимо использовать постоянное отфильтрованное напряжение с допустимой пульсацией не более 20 %.

    При использовании импульсного источника питания обязательно заземлите клеммы FG (заземление корпуса) и G (заземление), в противном случае это может привести к неисправности датчика из-за шума источника питания.

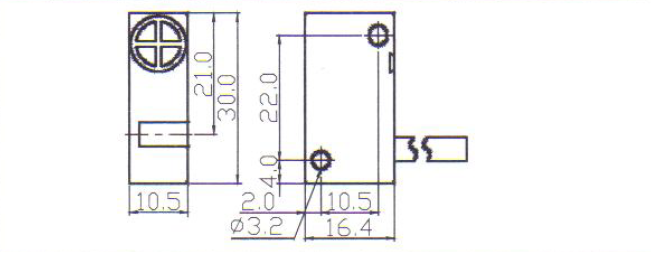

Датчики прямоугольного типа (корпус полипропилен)

Размеры Модель Выход Sn Установка
заподлицо		 U питания F макс.

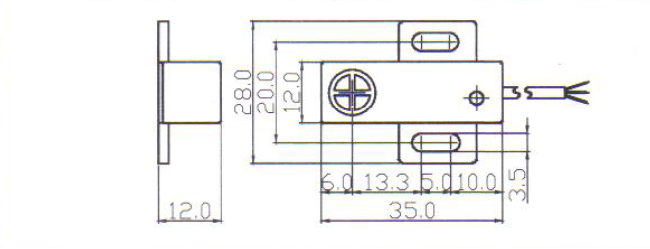

LS-02N NO NPN 2,0 мм Нет 10...30В DC 2 КГц
LS-02NB NC
LS-02P NO PNP
LS-02PB NC
LS-04N NO NPN 4,0 мм Нет 10...30В DC 2 КГц
LS-04NB NC
LS-04P NO PNP
LS-04PB NC
LS-04N-V NO NPN 4,0 мм Нет 10...30В DC 2 КГц
LS-04NB-V NC
LS-04P-V NO PNP
LS-04PB-V NC

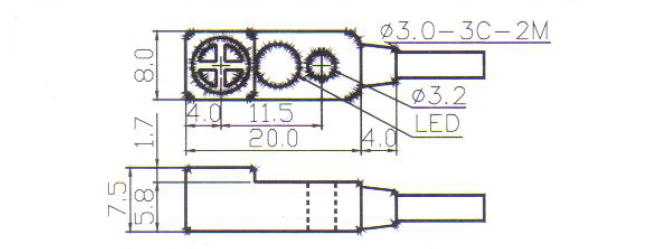

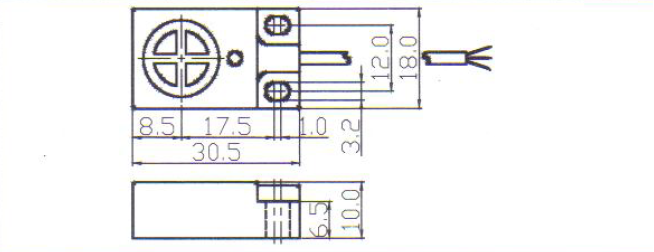

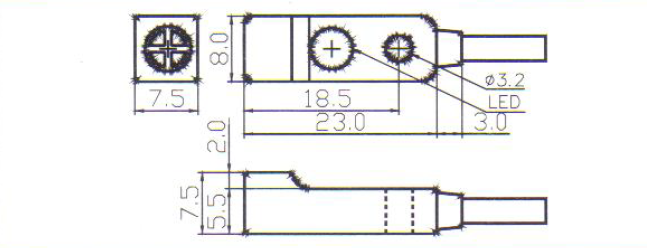

SP-02N NO NPN 2,0 мм Нет 10...30В DC 2 КГц
SP-02NB NC
SP-02P NO PNP
SP-02PB NC
SP-04N NO NPN 4,0 мм Нет 10...30В DC 2 КГц
SP-04NB NC
SP-04P NO PNP
SP-04PB NC
SP-05N NO NPN 5,0 мм Да 10...30В DC 800 Гц
SP-05NB NC
SP-05P NO PNP
SP-05PB NC
SP-08N NO NPN 8,0 мм Нет 10...30В DC 800 Гц
SP-08NB NC
SP-08P NO PNP
SP-08PB NC

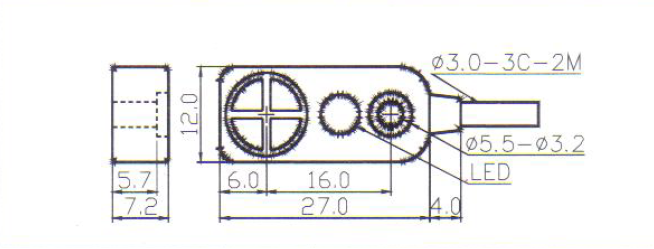

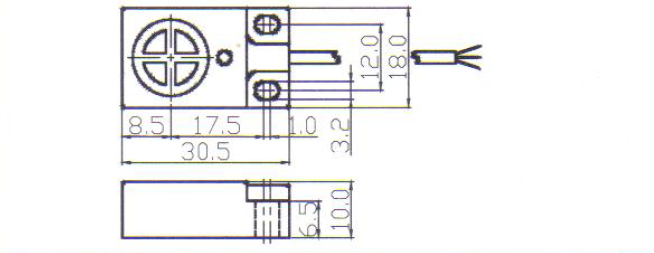

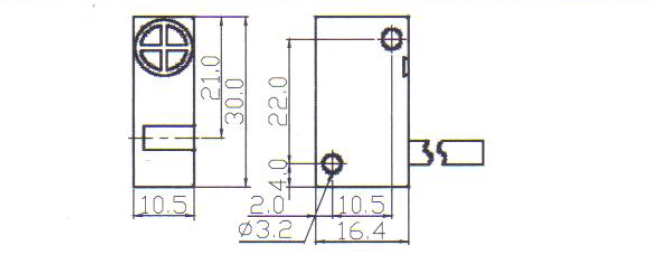

BS-02N NO NPN 2,0 мм Да 10...30В DC 2 КГц
BS-02NB NC
BS-02P NO PNP
BS-02PB NC
BS-04N NO NPN 4,0 мм Нет 10...30В DC 2 КГц
BS04NB NC
BS-04P NO PNP
BS-04PB NC

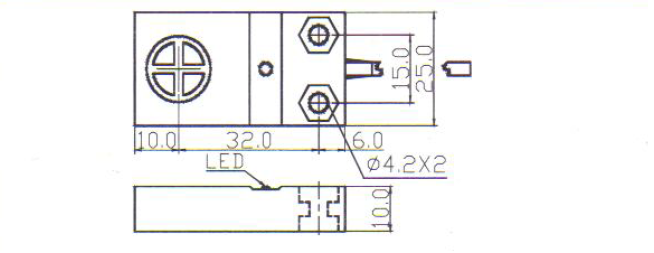

PP-05N NO NPN 5,0 мм Да 10...30В DC 800 Гц
PP05P NO PNP
PP-08N NO NPN 8,0 мм Нет
PP-08P NO PNP

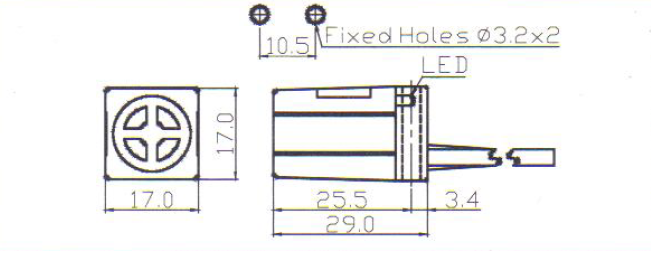

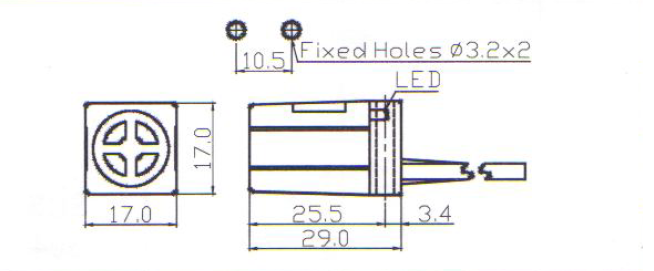

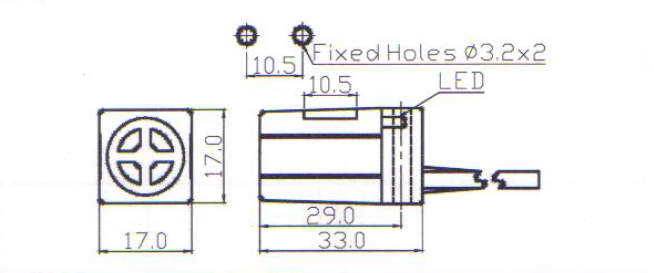

PS-05N NO NPN 5,0 мм Да 10...30В DC 800 Гц
PS-05NB NC
PS-05P NO PNP
PS-05PB NC
PS-08N NO NPN 8,0 мм Нет 10...30В DC 800 Гц
PS-08NB NC
PS-08P NO PNP
PS-08PB NC
PS-05S NO SCR 5,0 мм Да 90...250В АС 20 Гц
PS-05SB NC
PS-08S NO 8,0 мм Нет
PS-08SB NC

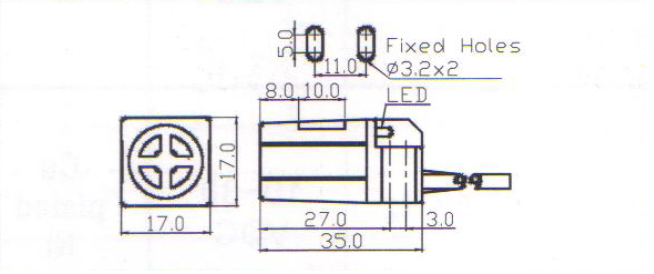

PL-05N NO NPN 5,0 мм
Да
10...30В DC		 800 Гц

PL-05NB NC
PL-05P NO PNP
PL-05PB NC
PL-08N NO NPN 8,0 мм Нет 10...30В DC 800 Гц
PL-08NB NC
PL-08P NO PNP
PL-08PB NC

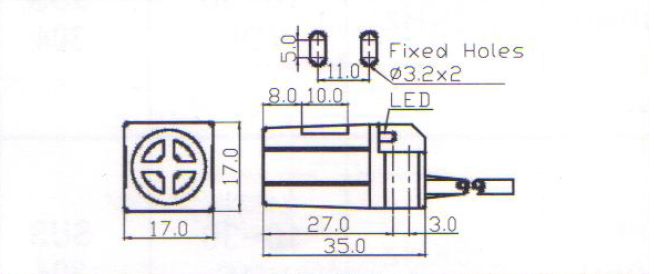

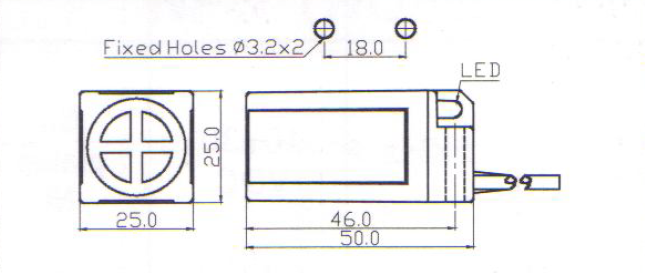

PS-10N NO NPN 10,0 мм Нет 10...30В DC 500 Гц
PS-10NB NC
PS-10P NO PNP
PS-10PB NC
PS-15N NO NPN 15,0 мм Нет 10...30В DC 500 Гц
PS-15NB NC
PS-15P NO PNP
PS-15PB NC
PS-10S NO SCR 10,0 мм Нет 90...250В АС 20 Гц
PS10SB NC
PS-15S NO 15,0 мм
PS-15SB NC

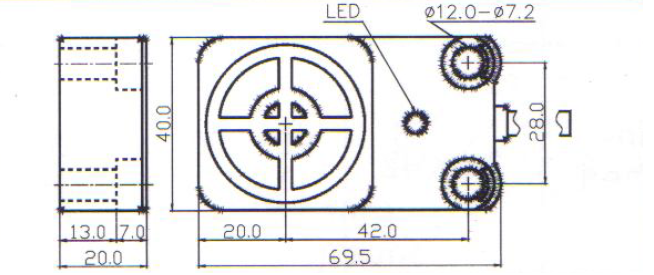

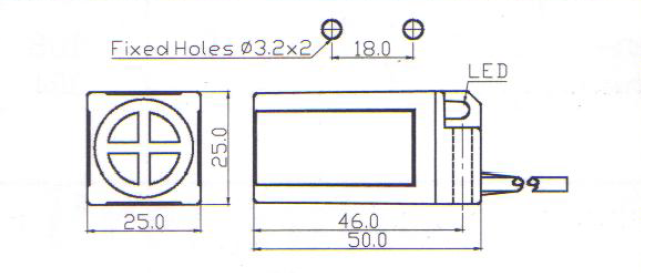

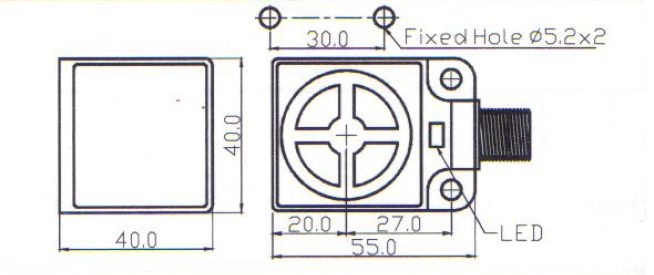

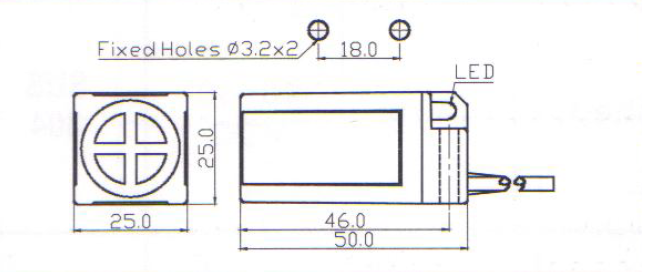

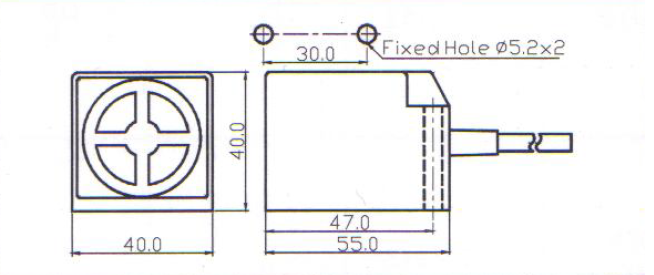

PS-25C NO

NPN

+

PNP

 25,0 мм Нет 10...30В DC 250 Гц
PS-25CB NC
PS-25C-M12 NO
PS-25CB-M12 NC
PS-25C-V NO

NPN

+

PNP

 25,0 мм Нет 10...30В DC 250 Гц
PS-25CB-V NC
PS-25C-V-M12 NO
PS-25CB-V-M12 NC
SP-25C NO

NPN

+

PNP

 25,0 мм Нет 10...30В DC 250 Гц
SP-25CB NC

Датчики цилиндрического типа M5/M8

Размеры Модель Выход Sn Установка
заподлицо		 Корпус

U
питания

 F макс.

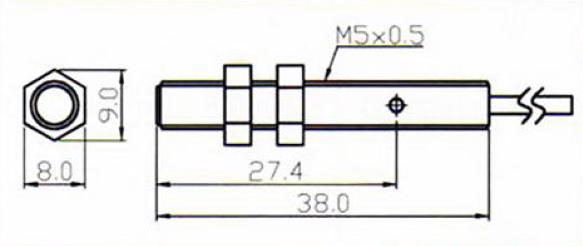

PM05-01N NO NPN 0,8 мм Да Нержав 10...30В DC 2,5 КГц
PM05-01NB NC
PM05-01P NO PNP
PM05-01PB NC

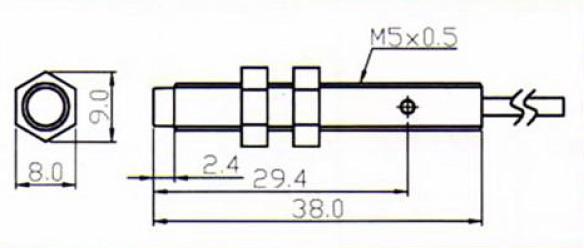

PM05-02N NO NPN 1,5 мм Нет Нержав 10...30В DC 2,5 КГц
PM05-02NB NC
PM05-02P NO PNP
PM05-02PB NC

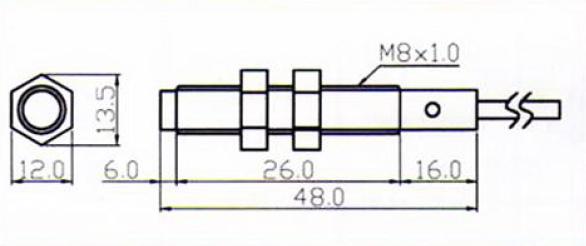

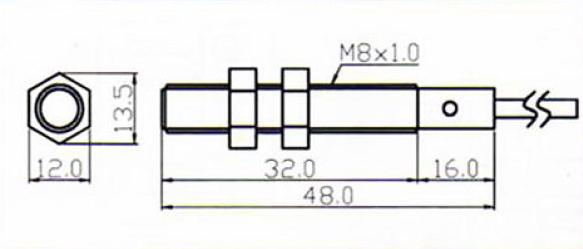

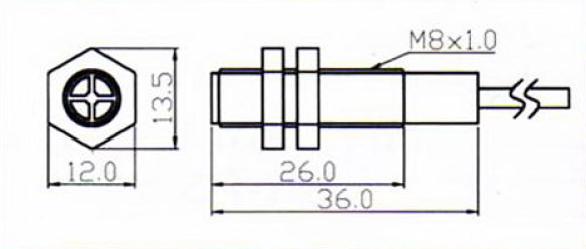

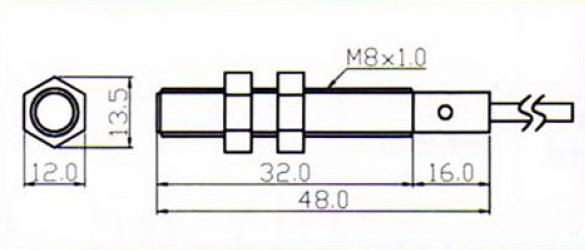

PM08-01N NO NPN 1,0 мм Да

Никелир.

латунь

 10...30В DC 2,5 КГц
PM08-01NB NC
PM08-01P NO PNP
PM08-01PB NC

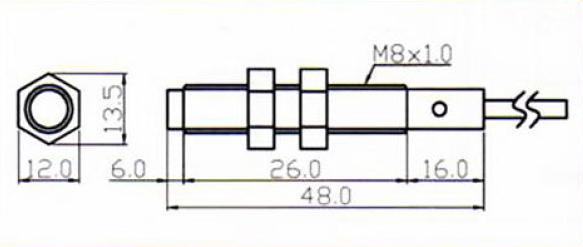

PM08-02N NO NPN 2,0 мм Нет

Никелир.

латунь

 10...30В DC 2,5 КГц
PM08-02NB NC
PM08-02P NO PNP
PM08-PB NC

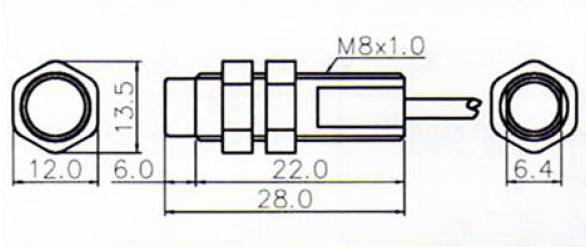

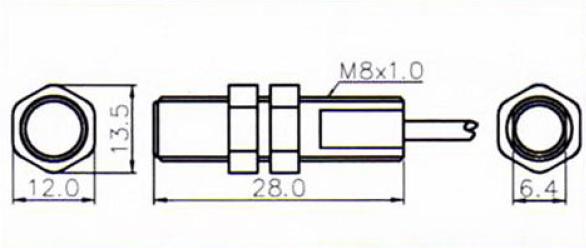

PM08-01NS NO NPN 1,0 мм Да Нержав 10...30В DC 2,5 КГц
PM08-01NSB NC
PM08-01PS NO PNP
PM08-01PSB NC
PM08-02NS NO NPN 2,0 мм Нет Нержав 10...30В DC 2,5 КГц
PM08-02NBS NC
PM08-02PS NO PNP
PM08-02PBS NC
PM08-01N-P NO NPN 1,0 мм Да Полипроп 10...30В DC 2,5 КГц
PM08-01NB-P NC
PM08-01P-P NO PNP
PM08-01PB-P NC
PM08-02N-P NO NPN 2,0 мм Нет Полипроп 10...30В DC 2,5 КГц
PM08-02NB-P NC
PM08-02P-P NO PNP
PM08-02PB-P NC

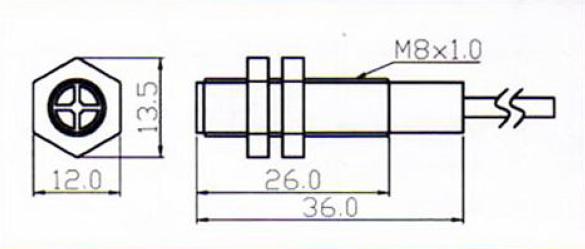

PM08-01N-K NO NPN 1,0 мм Да Нержав 10...30В DC 2,5 КГц
PM08-01NB-K NC
PM08-01P-K NO PNP
PM08-01PB-K NC
PM08-02N-K NO NPN 2,0 мм Да Нержав

10...30В DC

 2,5 КГц
PM08-02NB-K NC
PM08-02P-K NO PNP
PM08-02PB-K NC

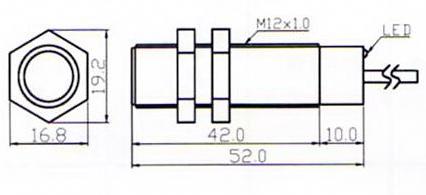

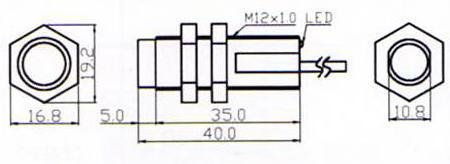

Датчики цилиндрического типа M12/M18

Размеры
Модель
Выход
Sn, мм
Установка
заподлицо
 Корпус
U питания
F макс.
PM12-02N NO NPN 2,0 мм Да

Никелир.

латунь

 10...30В DC 2,5 КГц
PM12-02NB NC
PM12-02P
NO
 PNP
PM12-02PB NC
PM12-02S NO     SCR 90...250В AC 20 Гц
PM12-02SB NC

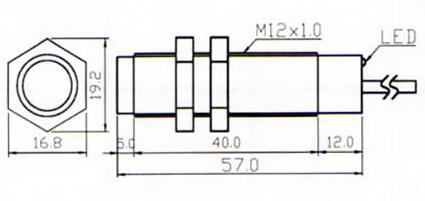

PM12-04N NO NPN 4,0 мм Нет

Никелир.

латунь

 10...30В DC 2,5 КГц
PM12-04NB NC
PM12-04P NO PNP
PM12-04PB NC
PM12-04S NO
SCR
 4,0 мм
Нет
 90...250В AC 20 Гц
PM12-04SB NC
PM12-02NB NO NPN 2,0 мм
Да

Никелир.

латунь

 10...30В DC 2,5 КГц
PM12-02NBS NC
PM12-02PB NO PNP
PM12-02PBS NC
PM12-04NS NO NPN 4,0 мм
Нет

Никелир.

латунь

 10...30В DC 2,5 КГц
PM12-04NBS NC
PM12-04PS NO PNP
PM12-04PBS NC

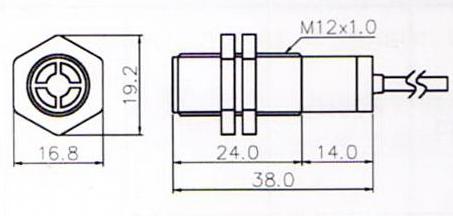

PM12-04N-P NO NPN 4,0 мм Нет
Полибутилен-
терефталат
(PBT)
 10...30В DC 2,5 КГц
PM12-04NB-P NC
PM12-04P-P NO PNP
PM12-04PB-P NC
PM12-04S-P NO SCR 4,0 мм Нет 90...250В AC 20 Гц
PM12-04SB-P NC

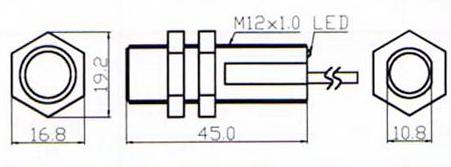

PM12-02N-E NO NPN 2,0 мм Да

Никелир.

латунь

 10...30В DC 2,5 КГц
PM12-02NB-E NC
PM12-02P-E NO PNP
PM12-02PB-E NC
PM12-04N-E NO NPN 4,0 мм Нет

Никелир.

латунь

 10...30В DC 2,5 КГц
PM12-04NB-E NC
PM12-04P-E NO PNP
PM12-04PB-E NC
PM12-02N-M12 NO NPN 2,0 мм Да

Никелир.

латунь

 10...30В DC 2,5 КГц
PM12-02NB-M12 NC
PM12-02P-M12 NO PNP
PM12-02PB-M12 NC
PM12-04N-M12 NO NPN 4,0 мм Нет

Никелир.

латунь

 10...30В DC 2,5 КГц
PM12-04NB-M12 NC
PM12-04P-M12 NO PNP
PM12-04PB-M12 NC
PM18-05NS NO NPN 5,0 мм Да

Никелир.

латунь

 10...30В DC 800 Гц
PM18-05NBS NC
PM18-05PS NO PNP
PM18-05PBS NC
PM18-08NS NO NPN 8,0 мм Нет

Никелир.

латунь

 10...30В DC 800 Гц
PM18-08NBS NC
PM18-08PS NO PNP
PM18-08PBS NC

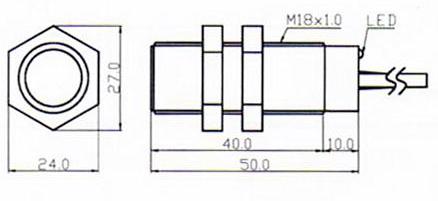

PM18-05N NO NPN 5,0 мм Нет

Никелир.

латунь

 10...30В DC 800 Гц
PM18-05NB NC
PM18-05P NO PNP
PM18-05PB NC
PM18-05S NO
SCR
 5,0 мм
Нет
 90...250В AC 20 Гц
PM18-05SB NC

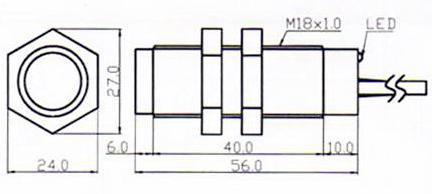

PM18-08N NO NPN 8,0 мм Нет

Никелир.

латунь

 10...30В DC 800 Гц
PM18-08NB NC
PM18-08P NO PNP
PM18-08PB NC
PM18-08S NO
SCR
 8,0 мм
Нет
 90...250В AC 20 Гц
PM18-08SB NC

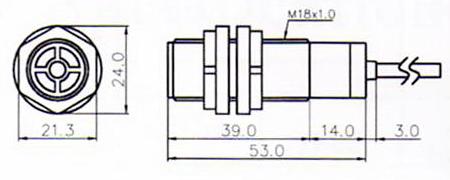

PM18-08N-P NO NPN 8,0 мм Нет
Полибутилен-
терефталат
(PBT)
 10...30В DC 800 Гц
PM18-08NB-P NC
PM18-08P-P NO PNP
PM18-08PB-P NC
PM18-08S-P NO
SCR
 8,0 мм
Нет
 90...250В AC 20 Гц
PM18-08SB-P NC
PM18-05N-M12 NO NPN 5,0 мм Нет

Никелир.

латунь

 10...30В DC 800 Гц
PM18-05NB-M12 NC
PM18-05P-M12 NO PNP
PM18-05PB-M12 NC
PM18-08N-M12 NO NPN 8,0 мм Нет

Никелир.

латунь

 10...30В DC 800 Гц
PM18-08NB-M12 NC
PM18-08P-M12 NO PNP
PM18-08PB-M12 NC

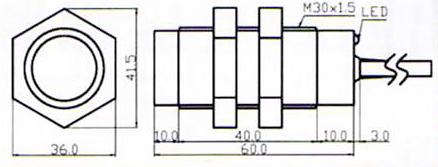

Датчики цилиндрического типа M30

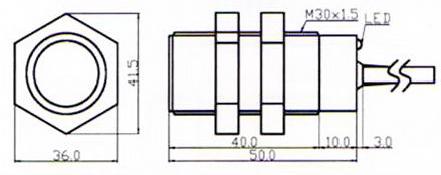

PM30-10N NO NPN 10,0 мм
Да

Никелир.

латунь

 10...30В DC 500 Гц
PM30-10NB NC
PM30-10P NO PNP
PM30-10PB NC

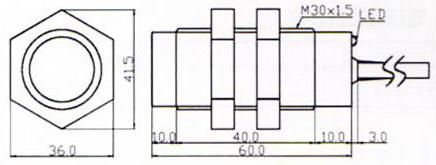

  PM30-15N-S NO NPN 15,0 мм
Нет

Никелир.

латунь

 10...30В DC 500 Гц
PM30-15NB-S NC
PM30-15P-S NO PNP
PM30-15PB-S NC
PM30-15N NO NPN 2,0 мм Да

Никелир.

латунь

 10...30В DC 500 Гц
PM30-15NB NC
PM30-15P NO PNP
PM30-15PB NC
PM30-10S NO SCR 10,0 мм Да

Никелир.

латунь

 90...250В AC 20 Гц
NC
PM30-10SB NO SCR
NC
PM30-15S NO SCR 15,0 мм Нет

Никелир.

латунь

 90...250В AC 20 Гц
NC
PM30-15SB NO SCR
NC
PM30-15N-P NO NPN 15,0 мм Нет
Полибутилен-
терефталат
(PBT)
 10...30В DC 800 Гц
PM30-15NB-P NC
PM30-15P-P NO PNP
PM30-15PB-P NC
PM30-15S-P NO
SCR
 15,0 мм
Нет
 90...250В AC 20 Гц
PM30-15SB-P NC
PM30-20N-P NO NPN 20,0 мм Нет

Никелир.

латунь

 10...30В DC 200 Гц
PM30-20NB-P NC
PM30-20P-P NO PNP
PM30-20PB-P NC

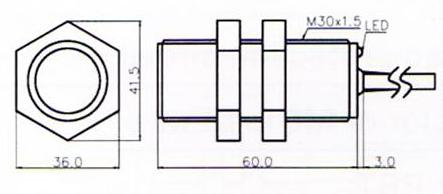

PM30-20N NO NPN 20,0 мм Нет

Никелир.

латунь

 10...30В DC 200 Гц
PM30-20NB NC
PM30-20P NO PNP
PM30-20PB NC

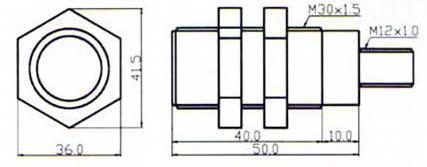

PM30-10N-M12 NO NPN 10,0 мм Да

Никелир.

латунь

 10...30В DC 500 Гц
PM30-10NB-M12 NC
PM30-10P-M12 NO PNP
PM30-10PB-M12 NC
PM30-15N-M12 NO NPN 15,0 мм Нет

Никелир.

латунь

 10...30В DC 500 Гц
PM30-15NB-M12 NC
PM30-15P-M12 NO PNP
PM30-15PB-M12 NC
