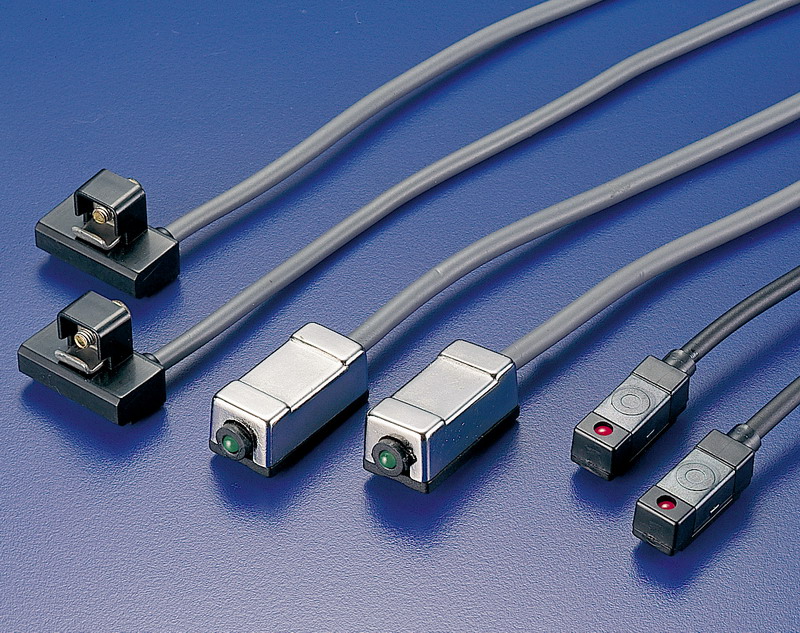

Магнито-контактные датчики серии FC
Магнито-контактный датчик (геркон) - это переключатель с пружинными контактами из ферромагнитного материала, помещенными в герметизированный стеклянный баллон. Контакты срабатывают под действием внешнего магнитного поля.
Особенности:
- Универсальное напряжение питания: 5 ... 240 В постоянного или переменного тока;
- Большая мощность контакта при небольших размерах;
- Высокая скорость срабатывания: время отклика 1 мс;
- Высокая надежность и большой ресурс: более 10 млн. срабатываний.
Технические характеристики
| Тип | Стандартный | Миниатюрный | T-образный | Цилиндрический М8 |
| Модель | FC-1 | FC-2 | FC-3 | FC-08 |
| Напряжение питания | 5...240 В постоянного (DC) или переменного (AC) тока | |||
| Номинальный ток | 50 мА | |||
| Номинальная мощность | DC: 8 Вт; AC: 10 ВА | |||
| Время отклика | 1 мс | |||
| Состояние выхода | нормально-открытый (NO) | |||
| Падение напряжения | 2 В макс. | |||
| Максимально допустимая вибрация | 10...55 Гц/1,5 мм; 2 часа по X, Y, Z осям | |||
| Метод соединения | кабель (2 провода / 2 м) | |||
| Рабочая температура и влажность | -25 °С ... +70 °C; 35%...85% RH | |||
| Класс защиты | IP66 | IP64 | IP66 | IP-67 |
| Масса, грамм | 42 | 33 | 35 | 55 |
Схемы подключения и размеры
Если между датчиком и нагрузкой более 10 метров, рекомендуется между ними подключать дроссель (L=470 ... 2000 мкГн)
| FC-1 | FC-2 | FC-3 | FC-08 |
|
|
|
|
|
